工作用途：

主要供口腔手術及口腔疾病的檢查和治療用。目前多采用電動式牙科椅，其主要結構分8個部分（圖1），整機籍底板固定于地面，并通過支架將底板與牙科椅的上部聯接，牙科椅的動作受控于椅背上的控制開關，其工作原理是:控制開關啟動電動機運轉并帶動傳動機構工作，使牙科椅相應部件產生移動。根據治療需要，操縱控制開關按扭，牙科椅可完成上升、下降、俯、仰體位和復位等動作。

1.底板2.支架3.椅座4.椅背5.扶手6.頭托7.頭托按扭8.控制開關

設計宗旨

“以人為本”的牙科椅設計是近幾年興起的設計理念，主要以方便、舒適、安全衛生等幾個方面為設計宗旨。

在方便、舒適、安全方面：中高檔椅子一般具有多種個性化的操作程序，可依托醫師的個性習慣，設置不同的治療位置（上、下腭牙齒及搶救位），并可做程序化儲存。椅子的控制部分，已從初期的機械、電動控制上升到氣閥控制、電磁閥控制等高級控制階段；售價在7萬元以上的中高檔椅子通常還配有全自動控制臺，椅位調節可通過靠背和膝蓋關節的綜合運動、上升、下降、傾斜的調節。使患者體位更適合于治療；并配有防滑醫生坐椅和多功能腳踏控制裝置，醫生可在治療過程中根據需要用腳控制，在無需停止器械運轉的情況下實現水、氣槍的開關動作。中高檔的治療臺還配有多種轉向的冷光燈，強力低音真空負壓泵，可使氣液分離，吸力大而噪音小。

設計難點

在衛生、環保方面：據流行病學的數據顯示，我國口腔診療中存在嚴重的交叉感染問題。牙醫乙肝感染率是一般人的3-6倍，牙醫的HBV陽性率是25.8%,牙科手機的HBV污染總陽性率為62%。因此，防止牙科設備交叉感染是牙科椅設計方面需考慮的重要因素。

寧波圣迪夫醫療器械有限公司（前身為寧波醫療器械二廠），是一家專業研制生產各種手術床、婦科床和技工設備的企業。在國內醫療手術床器械行業中具有很高的地位和影響。

本企業始建于1975年，具有26年的悠久歷史，是國內手術室醫療設備研發生產基地。歷年來，公司先后研發生產的各類醫院設備涉及醫療器械各個領域。

近年來，本企業抓住發展機遇，挖掘、發揮企業優勢，加強企業內部各種要素的整合，優化資源配置，通過產、學、研的合作，通過和國外廠商經、技、貿的合作，使企業市場競爭能力不斷增強。目前，公司在全國30多個省市自治區設有營銷、服務網點及代理機構70多個，覆蓋全國及世界各個國家和地區，產品遠銷歐美、中東、東南亞等國家地區。同時，公司為國內外客戶及部隊用戶提供開發、生產服務，為用戶提供多種通用醫療配件和專用設備及滿意的售后服務。公司以專業的隊伍、嚴謹的管理、卓越的設備、優質的服務，著力打造手術醫療設備界的品牌產品。

CS32型簡易牙科椅產品介紹:

技術參數

座墊面離地高度：500-600m

靠背后仰角度范圍：110°-180°

升架升縮調節范圍：≥80mm

頭架轉動角度范圍：＞25°

毛重：33Kg

外包裝尺寸：109×57×33（cm）

CS32A型簡易牙科椅(帶燈)產品介紹：

技術參數

坐墊面離地高度：500-600m

靠背后仰角度范圍：110°-180°

頭架上下調節范圍：80mm

頭架轉動角度范圍：＞25°

毛重：36Kg

外包裝尺寸：109×57×33（cm）

品牌：江蘇岱洛

上海岱洛工貿有限公司是全國最大的無油靜音空壓機生產廠家和出口商，一直致力于為全球工業制造、實驗分析、科技通訊、石油化工、環保能源、醫療護理等行業用戶提供精品空壓機。公司先進的生產和檢測技術，保障了每一臺產品質量和性能的穩定，同時也憑此確立了市場的領先地位；公司一直秉承創新型企業文化，所研發的產品均結合市場需求和用戶建議，加上公司強大的生產力作后盾，可以滿足和超越客戶的一切需求；另外，公司專業的銷售隊伍能給所有用戶提供專業的產品知識和解答一切疑慮。公司自通過ISO體系認證以來，嚴格按照規定操作，不斷改進、完善的生產工藝和對原材料的嚴格把關使產品水平始終在市場遙遙領先！同時產品已通過嚴格的CE，TUV，GS等認證機構的認證，批量出口到全球180多個國家和地區，出口份額占公司銷售的90%以上，由于產品穩定的質量、極低的故障率和完善的服務，“DYNAIR-大圣”牌空壓機已成為國內外一個響亮的行業品牌！

DU32L+DS08+DLG101產品介紹：

標準配置:1、治療椅1套

2、簡易手術燈帶托盤1套

選配:1、痰盂

特點：Du32L是一款便攜的牙科椅，結構簡單、牢固，能承受200kg重量，舒適安全，高度調節范圍為：

35cm-60cm

品牌：科頂

科頂醫療器械有限公司是一家集研發、生產、銷售于一體的牙科設備骨干企業。公司坐落于佛山市高新技術開發區。高素質的研發團隊、專業的技術員工、先進的生產設備和生產工藝、現代化的生產廠房、完善的配套設施，是科頂成功的基礎。

美式人性化功能和歐式流線型風格完美結合，形成了科頂產品獨特的個性。尚德、親和、公明、高效是科頂崇尚的企業精神；不斷創新，超越自我，專注牙醫心聲，關愛患者健康，提升民族品牌，是科頂不懈的追求。

科頂ST-3602牙科綜合治療機產品介紹：

四孔高速氣渦輪手機二支

NSK四孔低速氣馬達手機一套

自動、恒溫定量漱口給水系統一套

三用槍（熱）一支

強、弱吸唾器各一套

口腔冷光燈一套

觀片燈一套

整體無縫陶瓷盂盆一套

外置式手機凈水系統一套

防率式四位掛架盒一組

平衡臂氣鎖裝置一套

醫師座椅一張

技術參數：

電源電壓220V、50HZ

氣源氣壓大于0.55MPa

水源水壓0.2MPa-0.4MPa可選配置：

棉簽盒

潔牙機

光固化機

空氣壓縮機

品牌：坤若

佛山市南海珅若醫療器械有限公司是一家集研發、制造、銷售為一體的專業的口腔設備及配件的企業。公司范圍覆蓋機械制造、塑料件、承接來料加工；公司產品包括SR牙科根管測量儀系列、SR系列LED光固化機，便攜X光機系列、管線閥體及表面處理等。我們一直采用薄利多銷的經營方式，深受同行推崇，不僅為國內主要牙科制造商提供產品，而且也成為俄羅斯、巴西、瑞士、印度等國外知名牙科生產企業的定點供應商。珅若公司將以誠信、創新和感恩的心來迎接海內外的朋友，期待與同行共創美好未來。

SR-051-4全折疊輕便牙科椅產品介紹：

 該產品由輕便椅改型設計的新一代全折疊椅，照明由原鹵素燈改為LED聚光照明，根據現代人體工程，椅身增長50mm，增寬40mm，椅身右側增加痰盂支架和盂盆，半折疊改為全折疊（不用螺絲刀和扳手），左右扶手改為固定式（堅、穩），整機重量減輕2kg，該產品適用于牙科、美容院、打吊針、納涼等。

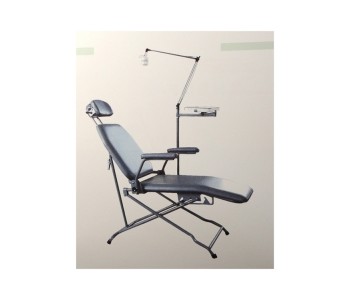

SR-051-3輕便牙科椅產品介紹：

 輕便牙科椅屬移動折疊式，是牙科醫生理想的臨床設備。特別是邊遠地區、個體診所，既耐用又輕便靈活更經濟實惠，還能達到其他牙椅的相應效果。

1治療部分出現故障

1.1手機車針無力故障現象是踏下起動腳踏后氣壓正常，但是車針不轉，或是雖然轉動，卻伴有異常噪音。

(1)車針不轉的原因是手機軸承內有異物或是軸承嚴重磨損導致軸承卡死。解決辦法是用手機潤滑油協助清除異物或更換新軸承即可。需要注意的是軸承要成套更換，不能新舊混用。

(2)車針轉動無力并伴有異常噪音一般有兩種情況：一是手機頭部位的噪音，原因是軸承磨損過度，軸承組晃動所致。解決辦法也是更換一組軸承。另一種是手機尾部吹氣噪音。原因是尾部管路接口在治療時經常彎曲破損所致。重新連接牢固即可。

1.2車針松動和轉動時針尖和針體不在同一軸線上針松動會造成“飛針”，針尖過度晃動會加大控制難度。這兩種情況在進行口腔治療時都是非常危險的。車針松動和針尖過度晃動在清除針夾積垢和更換車針無法解決的情況下就妊須更換渦輪轉芯。

1.3手鉆有時無水霧出現，或是出現有水無霧現象這兩個現象先要排除水氣供應不正常的情況：①有水無霧需順氣道檢查分支氣管是否連接牢固；②是否老化斷裂；③噴氣口是否堵塞。如果是無水無霧還需要檢查水路；④先檢查水量調節閥是否完好，功能是否正常；⑤分支水管是否脫落，過度彎曲或者破裂；⑥手機頭出水口是否堵塞。如果是以上情況則按維修常規清堵和更換損壞配件即可。

1.4手鉆會在機體各連接部位漏水，漏氣在手鉆沒有摔車過的前提下則只需按型號補齊或更換丟失和損壞的密封圈即可。如果摔過，則需整形維修。不過有難度。平時報廢的手鉆機有價值的部件不要輕易丟棄，關鍵時候能夠省時省錢

2外設輔助部分

包括水電氣外接管路；腳控開關；空氣壓縮機；控制箱等。

2.1水氣外接管路水氣外接管路的損壞一般都伴有明顯的漏水現象和漏氣聲，只要仔細檢查，都能及時發現解決。腳控開關功能結構相對簡單，踏下無反應一般都是微動開關或觸點的問題，只要更換后連接牢固，避免連線過度纏繞即可解決。

2.2電路方面的故障多是工作頻繁的電磁氣、水閥出現問題正常情況下，電磁閥工作時都伴有聲響和震動，如果通電后毫無反應就必須更換了。還有的電磁閥即使工作，但是由于老化，閥門動作不能到位，造成無法控制水氣，也必須更換同型號的新電磁閥。

2.3空氣壓縮機的維護是一項重要的工作壓縮機通常是無油型，平時要定期檢查氣壓，及時更換空氣濾清器。如果出現工作時間明顯變長，就要檢查管路是否漏氣，安全閥工作是否正常，活塞環是否過度磨損。出現狀況要及時修理更換。氣壓值要嚴格按照要求調整，數值過小手機鉆削無力，過大則沖壞內部管路，手機軸承和密封圈。

2.4控制箱通常是牙科椅水、氣總表和水氣總閥的集中處，平時要保證各表工作正常，各管路連接牢固，水．氣過濾器都暢通無阻，各調節閥完好，功能正常。如果出現箱內漏水漏氣聲傳出則需拆開及時相應處理。這個部位的故障都較為直觀，容易應對。

2.5為保證排污系統合理有效地運作，避免二次污染要定期檢查排污管路是否過度彎曲，壓疊。如果出現堵塞。要及時疏通。
